表面粗糙度儀具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點,可以廣泛應用于各種金屬與非金屬的加工表面的檢測,該儀器是傳感器主機一體化的袖珍式儀器,具有手持式特點,那么該如何了解表面粗糙度測量儀的軟件結構及維護保養呢?下面鴻華小編就給大家具體介紹下;
一、表面粗糙度測量儀的軟件結構
(1) 測量條件設置模塊:完成測量條件的設置,如垂直放大倍數的選取、取樣長度及行程長粗糙度測量儀度的選取等。
(2) 測量控制模塊:該模塊實時監測傳感器與工件的相對位置,控制傳感器橫向和縱向的運動。
(3) 參數處理模塊:對采集的數據進行數字濾波(高斯濾波,2RCL 濾波等)求中線后進行參數 的計算。
(4) 結果顯示:將計算得到的粗糙度參數顯示出來,并繪制波形曲線。
(5) 表面粗糙度測量儀文件操作模塊:實現將數據寫入用戶指定的磁盤位置,以及將歷史數據調出并可重新進行數 據處理的功能。
(6) 打印輸出模塊:可設置工件名稱、操作者姓名、日期,選擇需要打印的參數及波形名稱,即 可生產檢定報告單,并可以打印輸出
二、表面粗糙度儀的維護保養
1、表面粗糙度儀每天開機后,用酒精(無水乙醇,99.97%)清潔大理石工作臺及立柱大理石部分。注意:不要用酒精擦拭驅動箱外殼,因?yàn)?,外殼部分表面是噴涂油漆的,容易起化學反應,用酒精擦拭后容易影響外觀的美觀。
2、注意大理石工作臺的T型槽、立柱的絲桿及立柱導軌(立柱后面金屬部分)的防銹,定期涂防銹油特別是放長假時一定要注意。具體方法:可以噴WD40在以上地方,過五分鐘之后,用無塵紙將多余的WD40擦干凈。

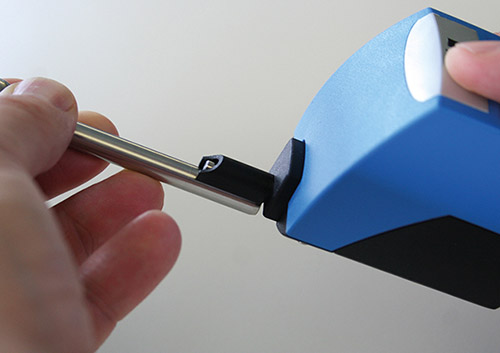

3、表面粗糙度儀在不使用時,應將探針Stylus拆下放置在專用的探針盒里。
4、需要定期檢查粗糙度儀供電電源的電壓,請用戶設備維護專業人員配合,具體方法:檢查電壓值是否在110~~240Vac之間?電壓的波動是否在允許范圍之內?L--火線、N--零線、E--接電線的相序及電壓是否正確?
5、外部供電有無UPS不間斷電源保護裝置?(必須安裝),為了防止當電源送電和突然斷電引起的峰值電壓對控制箱內電路板、電腦及電子元件的損壞。
6、表面粗糙度儀儀器的環境溫度及濕度是否在允許范圍之內?
操作環境溫度的范圍:15~~30攝氏度,溫度梯度變化允許范圍:小于2攝氏度(一般環境要求,如加工現場);
操作環境溫度的范圍:18~~22攝氏度,溫度梯度變化允許范圍:小于2攝氏度(標準計量室);
濕度要求:45%~~75%之間。
以上就是表面粗糙度測量儀的軟件結構及維護保養,在使用的時候多注意一些細節,給機器最大的保護,延長使用壽命。
