三維掃描儀分類
在工業檢測領域目前最主流的是三坐標測量儀、拍照式三維掃描儀和手持式三維掃描儀,從專業全面的角度來看,三維掃描儀的分類如下:
接觸式測量
這是目前應用最廣的自由曲面三維模型數字化方法之一,典型代表就是三坐標測量機。接觸式三維掃描適用性強、精度高(可達微米級別);不受物體光照和顏色的限制;適用于沒有復雜型腔、外形尺寸較為簡單的實體的測量;由于采用接觸式測量,可能損傷探頭和被測物表面,也不能對軟質的物體進行測量,應用范圍受到限制;受環境溫濕度影響;同時掃描速度受到機械運動的限制,測量速度慢、效率低;無法實現全自動測量;接觸測頭的掃描路徑不可能遍歷被測曲面的所有點,它獲取的只是關鍵特征點,因而,它的測量結果往往不能反映整個零件的形狀。在行業中的應用具有極大的限制。
當下由于現代計算機技術和光電技術的發展,基于光學原理、以計算機圖像處理的三維自由曲面非接觸式測量設備逐漸成為主流,非接觸測量方式具有無損傷、高精度、高速度以及易于在計算機控制下實行自動化測量等一系列特點,已經成為現代三維面形測量的重要途徑及發展方向,其中三維激光掃描儀和三維照相式掃描儀占據了及其重要的位置。
三維掃描儀
三維激光掃描儀
三維激光掃描儀按照掃描成像方式的不同,激光掃描儀可分為一維(單點)掃描儀、二維(線列)掃描儀和三維(面列)掃描儀。而按照不同工作原理來分類,可分為脈沖測距法(亦稱時間差測量法)和三角測量法。
脈沖測距法:激光
三維掃描儀由激光發射體向物體在時間 t1發送一束激光,由于物體表面可以反射激光,所以掃描儀的接收器會在時間 t2接收到反射激光。由光速 c,時間 t1,t2算出掃描儀與物體之間的距離d=(t2-t1)c/2。
顯而易見的,脈沖測距式3D激光掃描儀,其測量精度受到掃描儀系統準確地量測時間的限制。當用該方式測量近距離物體的時候,由于時間太短,就會產生很大誤差。所以該方法比較適合測量遠距離物體,如地形掃描,但是不適合于近景掃描。
三角測距法:用一束激光以某一角度聚焦在被測物體表面,然后從另一角度對物體表面上的激光光斑進行成像,物體表面激光照射點的位置高度不同,所接受散射或反射光線的角度也不同,用 CCD(圖像傳感器)光電探測器測出光斑像的位置,就可以計算出主光線的角度θ 。然后結合己知激光光源與 CCD 之間的基線長度 d,經由三角形幾何關系推求掃描儀與物體之間的距L≈dtanθ。

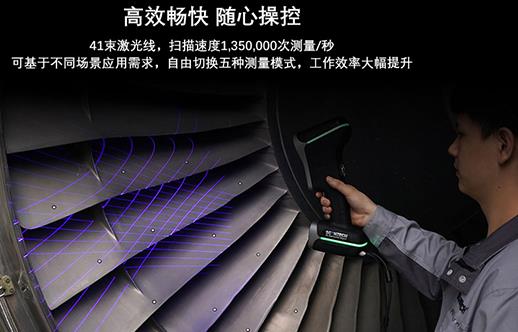

手持激光掃描儀通過上述的三角形測距法建構出3D圖形:通過手持式設備,對待測物發射出激光光點或線性激光。以兩個或兩個以上的偵測器測量待測物的表面到手持激光產品的距離,通常還需要借助特定參考點-通常是具黏性、可反射的貼片-用來當作掃描儀在空間中定位及校準使用。這些掃描儀獲得的數據,會被導入電腦中,并由軟件轉換成3D模型。
三角測量法的特點:結構簡單、測量距離大、抗干擾、測量點小(幾十微米)、測量準確度高。但是會受到學元件本身的精度、環境溫度、激光束的光強和直徑大小以及被測物體的表面特征等因素的影響。
三維激光掃描儀的特點:
(1)非接觸測量,主動掃描光源;
(2)數據采樣率高;
(3)高分辨率、高精度;
(4)數字化采集、兼容性好;
(5)可與外置數碼相機、GPS 系統配合使用,極大地擴展了三維激光掃描技術的使用范圍。
三維照相式掃描儀
三維照相式
三維掃描儀,光源主要是白光,其工作過程類似于照相過程,掃描物體的時候一次性掃描一個測量面,快速,簡潔,因此而得名。照相式三維掃描采用的是面光技術,掃描速度非???,一般在幾秒內便可以獲取百萬多個測量點,基于多視角的測量數據拼接,則可以完成物體360度掃描。
三維照相式掃描儀采用的是結構光技術,同樣依據三角函數原理,但是并非使用激光,而是依靠向物體投射一系列光線組合,然后通過檢測光線的邊緣來測量物體與掃描儀之間的距離。結構光技術一般采用兩個高分辨率的CCD相機和光柵投影單元組成,利用光柵投影單元將一組具有相位信息的光柵條紋投影到測量工件表面,兩個CCD相機進行同步測量,利用立體相機測量原理,可以在極短的時間內獲得物體表面高密度的三維數據。利用參考點拼接技術,可將不同位置和角度的測量數據自動對齊,從而獲得完成的掃描結果,實現建模。
三維照相式掃描儀的特點:①非接觸測量;②精度高,單面測量精度可達微米級別;③對環境要求較低;④對個別顏色(如黑色)及透明材料有限制,需要噴涂顯像劑方能較好的掃描出來。
