圓度測量儀是一種應用廣泛的測量工具,主要是用來測量工件圓度誤差的,因此多用于工業行業。眾所周知,現代科技快速發展,和工業發展的聯系越來越深。相信很多人在使用
圓度儀的時候,都會進行測量前的調心,但是如何手動進行這項操作呢?下面就跟隨鴻華小編一起來了解下:
注意:在測量之前,要確保傳感器已標定,位相和阻抗平衡已檢查。 工件的調心用以下三步完成:
一、目測粗調心
1. 將調心調平用旋紐轉至中間位置。
2. 將工件放在工作臺中心位置,用工作臺上的同心環目測將工件定位。
3. 從下拉菜單中選擇儀器狀態圖標,用鼠標右鍵點擊傳感器圖標,將顯示傳感器對話框,在范圍一欄選擇范 特性 圍(2.0mm)。
4. 將傳感器置于適合測量的姿態和方位。如果在傳感器對話框中未選中 、自動方位探測,傳感器的姿態和方位以及接觸方向需確認。
5. 將傳感器移至工作臺以上20mm左右的高度。
6. 徑向移動傳感器,直至測頭接近被測表面。手動回轉工作臺,觀察測頭 和工件之間間隙的變化。如果需要,可用改錐手柄等輕輕敲擊工件,以
改善對中。
7. 旋轉工作臺,以使一個調心旋鈕接近立柱,即零度位置。移動傳感器直 至測頭和工件接觸,傳感器指示表中的指針在中心位置。旋轉工作臺180
度,并注意指示表指針的擺幅。調整現在在立柱對面的調心旋鈕,使指 針等分表的擺幅。
8. 用另一個調心旋鈕重復以上過程。檢查原調心調整沒有改變,如改變, 重復以上過程,先調一個調心旋鈕,再調另一個,直至指針的擺幅在表
的限制幅度內。

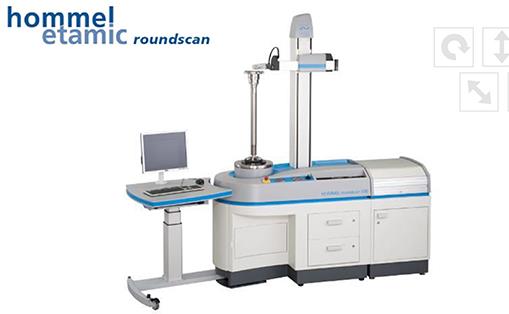

配圖來源網絡
二、用調心調平輔助工具進行間接調心
用調心調平輔助工具進行間接調心,鼠標右鍵點擊儀器狀態,從儀器狀態拉菜單中選擇設置選項,按對話框中命令,將顯示調心調平輔助工具。
三、精調心步驟
精調心(如需要 一旦工件在Range 1(2mm)(范圍1)調心完畢, 可選Range 2(0.4mm)(范圍2)重復以
上過程進行精調心。工件的調心結束后,可進行調平過程。
1. 移動傳感器至工件上方盡可能接近的位置,使傳感器與工件接觸,讀數 為傳感器范圍中間位置。
2.當工件旋轉時,指針的擺幅不能超過左右極限。如果超過,進行步驟3和 4。否則,進行步驟5。
3. 旋轉工作臺,以使一個調平旋鈕接近立柱。移動傳感器直至測頭和工件 接觸,傳感器指示表中的指針在中心位置。旋轉工作臺180度,并注意指
示表指針的擺幅。調整現在在立柱對面的調平旋鈕,使指針等分表的擺 幅。
4. 用另一個調平旋鈕重復以上過程。檢查原調平調整沒有改變,如改變, 重復以上過程,先調一個調平旋鈕,再調另一個,直至指針的擺幅在表
的限制幅度內。
5. 鼠標右鍵點擊“Instrument Status(儀器狀態 ”圖標上的調心調平圖標, 儀器狀態)” “ 儀器狀態 從下拉菜單中選擇Setup
Option(設置選項)。按對話框中命令,將顯示 Centring and Levelling Aid(調心調平輔助工具)。
6. 一旦調平結束,有必要重新進行調心。
以上就是手動對
圓度測量儀進行調心調平的方式,在測量之前一定要注意檢查其他事項已做好。希望今天的分享可以幫助到大家,需要咨詢購買圓度測量儀等器材或者有其他專業性問題的,都可以聯系我們。
