X 射線熒光固體制樣方法
發布時間：2017.12.27 閱讀量：1769
一、概論
X 射線熒光光譜法是一個相對分析方法，任何制樣過程和步驟必須有非常好的重復操作可能性；用于制作校準曲線的標準樣品和分析樣品必須經過同樣的制樣處理過程。
X 射線熒光實際上又是一個表面分析方法，激發只發生在試樣的淺表面，必須注意分析面相對于整個樣品是否有代表性。此外，樣品的平均粒度和粒度分布是否有變化，樣品中是否存在不均勻的多孔狀態等。樣品制備過程由于經過多步驟操作，還必須防止樣品的損失和沾污。
1．由樣品制備和樣品自身引起的誤差有
（1） 樣品的均勻性。
（2） 樣品的表面效應。
（3） 粉末樣品的粒度和處理方法。
（4） 樣品中存在的譜線干擾。
（5） 樣品本身的共存元素影響即基體效應。
（6） 樣品的性質。
（7） 標準樣品的化學值的準確性。
2． 引起樣品誤差的原因：
（1）樣品物理狀態不同 樣品的顆粒度、密度、光潔度不一樣；樣品的沾污、吸潮，液體樣品的受熱膨脹，揮發、起泡、結晶及沉淀等。
（2）樣品的組分分布不均勻 樣品組分的偏析、礦物效應等。
（3）樣品的組成不一致 引起吸收、增強效應的差異造成的誤差
（4）被測元素化學結合態的改變 樣品氧化，引起元素百分組成的改變；輕元素化學價態不同時，譜峰發生位移或峰形發生變化引起的誤差。
（5）制樣操作 在制樣過程中的稱量造成的誤差，稀釋比不一致，樣品熔融不完全，樣品粉碎混合不均勻，用于合成校準或基準試劑的純度不夠等。
3． 樣品種類樣品狀態一般有固體塊狀樣品、粉末樣品和液體樣品等。
（1）固體塊狀樣品 包括黑色金屬、有色金屬、電鍍板、硅片、塑料制品及橡膠制品等，其中金屬材料占了很大的比例。
（2）粉末樣品 包括各種礦產品，水泥及其原材料，金屬冶煉的原材料和副產品如鐵礦石、煤、爐渣等；還有巖石土壤等。
（3）液體樣品 油類產品、水質樣品以及通過化學方法將固體轉換成的溶液等。
4． 樣品制備的一般方法
不同樣品有不同的制樣方法。金屬樣品如果大小形狀合適，或者經過簡單的切割達到X 熒光的要求，只需表面拋光，液體樣品可以直接分析，大氣塵埃通常收集在濾膜上直接進行分析。而粉末樣品的制樣方法就比較復雜。
這里只對常見的固體和粉末樣品的制樣方法進行討論，液體樣品就不再討論。
二、固體樣品
1． 固體樣品的主要缺點
一般情況下不能采用各種添加法：如標準添加（或稀釋?zhuān)┓?、低（或高）吸收稀釋法、?nèi)標法等。若所有樣品中已經含有適當?shù)?、一定濃度的?nèi)標元素，則上述的最后兩種方法還是可用的。另外，也不能進行化學濃縮和分離。表面結構和成分有時也難取得一致?？赡芘坏浆F(xiàn)成的標樣，而人工合成又很困難。
2．制樣方法
固體樣品可用未加工的或經加工的大塊材料或原材料（如生鐵，鋼錠等）制取。另外，也可把熔爐的熔融物直接澆鑄到小模子里。為防止緩慢冷卻時發生的成分偏析，最好用激冷。經拋光的原材料，或經砂輪磨打的表面，一般是令人滿意的，但對后者仍需進一步拋光，以減少表面粗糙度，并除去加工損傷的和沒有代表性的表面層。
拋光的方法有許多種，包括：
（1）先進行帶式磨削，然后用拋光器拋光，其砂紙粒度依次由粗變細，（2）用車床、銑床或刨床進行加工。
對于薄板和箔，必須仔細操作，以保證表面不出現翹曲、皺紋和折痕。特別要注意不能照射時間太長，以免受熱變形。薄板和箔必須襯上一塊剛性支撐物，或把它們粘在一起。
制備固體樣品時要注意：
（1） 樣品的分析面不能有氣孔，析出物和多孔質現象。
（2） 防止偏析。造成偏析的因素：合金的組成和密度；鑄模的材料、形狀和厚度；合金熔化溫度、澆鑄溫度和被澆鑄樣品的冷卻速度等。
（3） 樣品的冷卻速度。當樣品化學組成相同由于熱過程不同測得的X 射線強度不同，含C 量高的鋼鐵樣品這種現象尤為突出。冷卻速度不一致時，對輕元素C、Mg、Si、P、S 等存在很大影響；而V、Cr、W 等往往由于形成碳化物而影響分析。
因此，要求制作校準曲線的樣品和分析樣品的熱處理過程要保持一致。此外，還和元素在基體金屬中的溶解度有關，元素的低固熔性會影響金屬的均勻性，快速冷卻能形成細晶粒的金相結構，而大顆粒晶粒的邊界容易發生偏析和不均勻性。
對于不適合直接分析的金屬樣品，如切削樣、線材和金屬粉末等還可以采用感應重熔離心澆鑄法來制備樣品。
原理是將適當大小的樣品放入坩堝，在氬氣氣氛中通過高頻感應加熱重新熔融，在離心力的作用下注入特制的模子里，然后迅速冷卻制得金屬圓塊樣品。
離心澆鑄法可以消除樣品的基體效應，并且可以采用添加法：稀釋法（常見稀釋劑的有純鐵），內標法等。還可以人工合成標樣。但設備昂貴，制樣成本高。

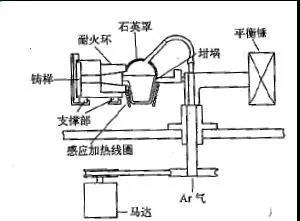

高頻感應離心澆鑄熔融爐
注意事項：
（1） 被熔金屬要保持一定的粒度。如果金屬顆粒太小，每一細小顆粒上的電勢很小，不能產生足夠大的渦流使樣品升溫熔解。
（2） 防止坩堝對樣品的沾污?？s短熔融時間也可以減少沾污。
（3） 組分的燒損。例如Mn，Y 等易燒損元素，含量越高，熔融時間越長，燒損越嚴重。
在保護氣氛的壓力保護下，可減少或克服燒損現象。而Mn 的揮發也可加入一定量的金屬鋁作脫氧劑。
（4） 在保證分析精度的情況下，可加純鐵作為稀釋劑，會使制樣容易進行，且減小分析誤差。
3．樣品表面處理：
固體表面有時不能代表整個樣品塊，此時，必須弄清楚要分析的是表面還是整個材料，還是兩者都要分析。此外，各個樣品的表面結構和表面成分很難保證都相同。在進行表面處理時，可能帶走夾雜物，致使該成分的分析結果偏低。表面可能被沾污或帶上磨料，必須除去所有微量磨料、潤滑劑和切割用的冷卻劑。
使用氧化鋁、碳化硅和氧化鈰磨料時，樣品表面可能會沾上這些元素。如果磨料是撒在包鉛或包錫的拋光輪上，樣品表面可能會沾上鉛、錫這些元素。必須從樣品表面除去氧化物和其他腐蝕物，而且需要有一定的光潔度。樣品的光潔度直接影響測得的X 射線強度，一般光潔度越高強度越大。輕元素對此尤其敏感。
像AlKα、MgKα等光潔度最好在20~50μm，而短波重元素100μm 也能滿足分析要求。分析線的強度和研磨面的方向有關，入射線和出射線構成的平面和磨面研磨方向平行時吸收最小，垂直時吸收最大。采用樣品旋轉就能使這影響平均化。實質上，表面的光潔度不一樣時入射的一
次X 射線和熒光X 射線的光程隨表面磨紋的粗細而改變。

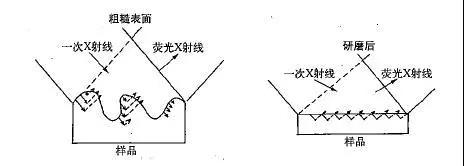

研磨前后表面光潔度的變化
X 射線熒光光譜法是一個相對分析方法，任何制樣過程和步驟必須有非常好的重復操作可能性；用于制作校準曲線的標準樣品和分析樣品必須經過同樣的制樣處理過程。
X 射線熒光實際上又是一個表面分析方法，激發只發生在試樣的淺表面，必須注意分析面相對于整個樣品是否有代表性。此外，樣品的平均粒度和粒度分布是否有變化，樣品中是否存在不均勻的多孔狀態等。樣品制備過程由于經過多步驟操作，還必須防止樣品的損失和沾污。
1．由樣品制備和樣品自身引起的誤差有
（1） 樣品的均勻性。
（2） 樣品的表面效應。
（3） 粉末樣品的粒度和處理方法。
（4） 樣品中存在的譜線干擾。
（5） 樣品本身的共存元素影響即基體效應。
（6） 樣品的性質。
（7） 標準樣品的化學值的準確性。
2． 引起樣品誤差的原因：
（1）樣品物理狀態不同 樣品的顆粒度、密度、光潔度不一樣；樣品的沾污、吸潮，液體樣品的受熱膨脹，揮發、起泡、結晶及沉淀等。
（2）樣品的組分分布不均勻 樣品組分的偏析、礦物效應等。
（3）樣品的組成不一致 引起吸收、增強效應的差異造成的誤差
（4）被測元素化學結合態的改變 樣品氧化，引起元素百分組成的改變；輕元素化學價態不同時，譜峰發生位移或峰形發生變化引起的誤差。
（5）制樣操作 在制樣過程中的稱量造成的誤差，稀釋比不一致，樣品熔融不完全，樣品粉碎混合不均勻，用于合成校準或基準試劑的純度不夠等。
3． 樣品種類樣品狀態一般有固體塊狀樣品、粉末樣品和液體樣品等。
（1）固體塊狀樣品 包括黑色金屬、有色金屬、電鍍板、硅片、塑料制品及橡膠制品等，其中金屬材料占了很大的比例。
（2）粉末樣品 包括各種礦產品，水泥及其原材料，金屬冶煉的原材料和副產品如鐵礦石、煤、爐渣等；還有巖石土壤等。
（3）液體樣品 油類產品、水質樣品以及通過化學方法將固體轉換成的溶液等。
4． 樣品制備的一般方法
不同樣品有不同的制樣方法。金屬樣品如果大小形狀合適，或者經過簡單的切割達到X 熒光的要求，只需表面拋光，液體樣品可以直接分析，大氣塵埃通常收集在濾膜上直接進行分析。而粉末樣品的制樣方法就比較復雜。
這里只對常見的固體和粉末樣品的制樣方法進行討論，液體樣品就不再討論。
二、固體樣品
1． 固體樣品的主要缺點
一般情況下不能采用各種添加法：如標準添加（或稀釋?zhuān)┓?、低（或高）吸收稀釋法、?nèi)標法等。若所有樣品中已經含有適當?shù)?、一定濃度的?nèi)標元素，則上述的最后兩種方法還是可用的。另外，也不能進行化學濃縮和分離。表面結構和成分有時也難取得一致?？赡芘坏浆F(xiàn)成的標樣，而人工合成又很困難。
2．制樣方法
固體樣品可用未加工的或經加工的大塊材料或原材料（如生鐵，鋼錠等）制取。另外，也可把熔爐的熔融物直接澆鑄到小模子里。為防止緩慢冷卻時發生的成分偏析，最好用激冷。經拋光的原材料，或經砂輪磨打的表面，一般是令人滿意的，但對后者仍需進一步拋光，以減少表面粗糙度，并除去加工損傷的和沒有代表性的表面層。
拋光的方法有許多種，包括：
（1）先進行帶式磨削，然后用拋光器拋光，其砂紙粒度依次由粗變細，（2）用車床、銑床或刨床進行加工。
對于薄板和箔，必須仔細操作，以保證表面不出現翹曲、皺紋和折痕。特別要注意不能照射時間太長，以免受熱變形。薄板和箔必須襯上一塊剛性支撐物，或把它們粘在一起。
制備固體樣品時要注意：
（1） 樣品的分析面不能有氣孔，析出物和多孔質現象。
（2） 防止偏析。造成偏析的因素：合金的組成和密度；鑄模的材料、形狀和厚度；合金熔化溫度、澆鑄溫度和被澆鑄樣品的冷卻速度等。
（3） 樣品的冷卻速度。當樣品化學組成相同由于熱過程不同測得的X 射線強度不同，含C 量高的鋼鐵樣品這種現象尤為突出。冷卻速度不一致時，對輕元素C、Mg、Si、P、S 等存在很大影響；而V、Cr、W 等往往由于形成碳化物而影響分析。
因此，要求制作校準曲線的樣品和分析樣品的熱處理過程要保持一致。此外，還和元素在基體金屬中的溶解度有關，元素的低固熔性會影響金屬的均勻性，快速冷卻能形成細晶粒的金相結構，而大顆粒晶粒的邊界容易發生偏析和不均勻性。
對于不適合直接分析的金屬樣品，如切削樣、線材和金屬粉末等還可以采用感應重熔離心澆鑄法來制備樣品。
原理是將適當大小的樣品放入坩堝，在氬氣氣氛中通過高頻感應加熱重新熔融，在離心力的作用下注入特制的模子里，然后迅速冷卻制得金屬圓塊樣品。
離心澆鑄法可以消除樣品的基體效應，并且可以采用添加法：稀釋法（常見稀釋劑的有純鐵），內標法等。還可以人工合成標樣。但設備昂貴，制樣成本高。
高頻感應離心澆鑄熔融爐
注意事項：
（1） 被熔金屬要保持一定的粒度。如果金屬顆粒太小，每一細小顆粒上的電勢很小，不能產生足夠大的渦流使樣品升溫熔解。
（2） 防止坩堝對樣品的沾污?？s短熔融時間也可以減少沾污。
（3） 組分的燒損。例如Mn，Y 等易燒損元素，含量越高，熔融時間越長，燒損越嚴重。
在保護氣氛的壓力保護下，可減少或克服燒損現象。而Mn 的揮發也可加入一定量的金屬鋁作脫氧劑。
（4） 在保證分析精度的情況下，可加純鐵作為稀釋劑，會使制樣容易進行，且減小分析誤差。
3．樣品表面處理：
固體表面有時不能代表整個樣品塊，此時，必須弄清楚要分析的是表面還是整個材料，還是兩者都要分析。此外，各個樣品的表面結構和表面成分很難保證都相同。在進行表面處理時，可能帶走夾雜物，致使該成分的分析結果偏低。表面可能被沾污或帶上磨料，必須除去所有微量磨料、潤滑劑和切割用的冷卻劑。
使用氧化鋁、碳化硅和氧化鈰磨料時，樣品表面可能會沾上這些元素。如果磨料是撒在包鉛或包錫的拋光輪上，樣品表面可能會沾上鉛、錫這些元素。必須從樣品表面除去氧化物和其他腐蝕物，而且需要有一定的光潔度。樣品的光潔度直接影響測得的X 射線強度，一般光潔度越高強度越大。輕元素對此尤其敏感。
像AlKα、MgKα等光潔度最好在20~50μm，而短波重元素100μm 也能滿足分析要求。分析線的強度和研磨面的方向有關，入射線和出射線構成的平面和磨面研磨方向平行時吸收最小，垂直時吸收最大。采用樣品旋轉就能使這影響平均化。實質上，表面的光潔度不一樣時入射的一
次X 射線和熒光X 射線的光程隨表面磨紋的粗細而改變。
研磨前后表面光潔度的變化
