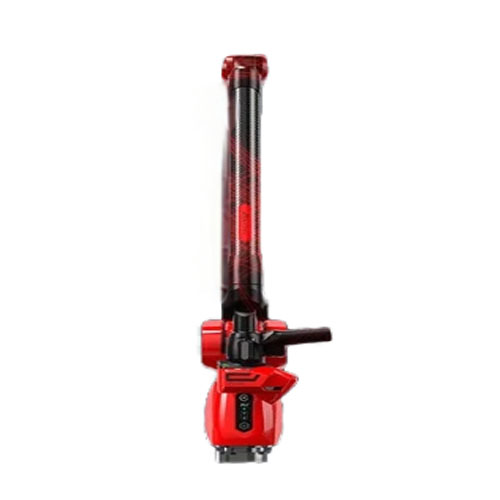

ONYX-便攜式 三坐標
發布時間：2024.07.15 閱讀量：341
- 所屬分類：測量臂
- 品牌：法國-科瑞朗Kreon
- 型號：
- 發布日期：2024/07/15
- 質量輕
-
點測與掃描均能實現無線操作（wifi或藍牙）
-
更換電池間隙機器不斷電運行
-
精確的環境溫度補償
-
Brunson通用底盤，能夠與各種不同的固定底座契合
- 快速安裝，開機無需預熱
ONYX-便攜式 三坐標
更符合人體工程學
更輕便
更靈活
更準確
更可靠

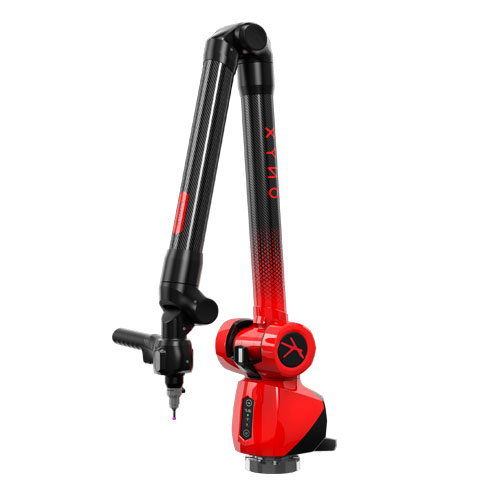

便攜式關節臂Onyx可以同時進行點測和3D掃描，無論是在測量實驗室或是生產車間，它滿足了幾乎所有工業(汽車,航空航天等.)的不同應用需求(質量控制, 逆向工程等.)。同時，它更輕的重量以及符合人體工程學的設計保證了Onyx關節臂舒適的使用體驗和更高的生產力。

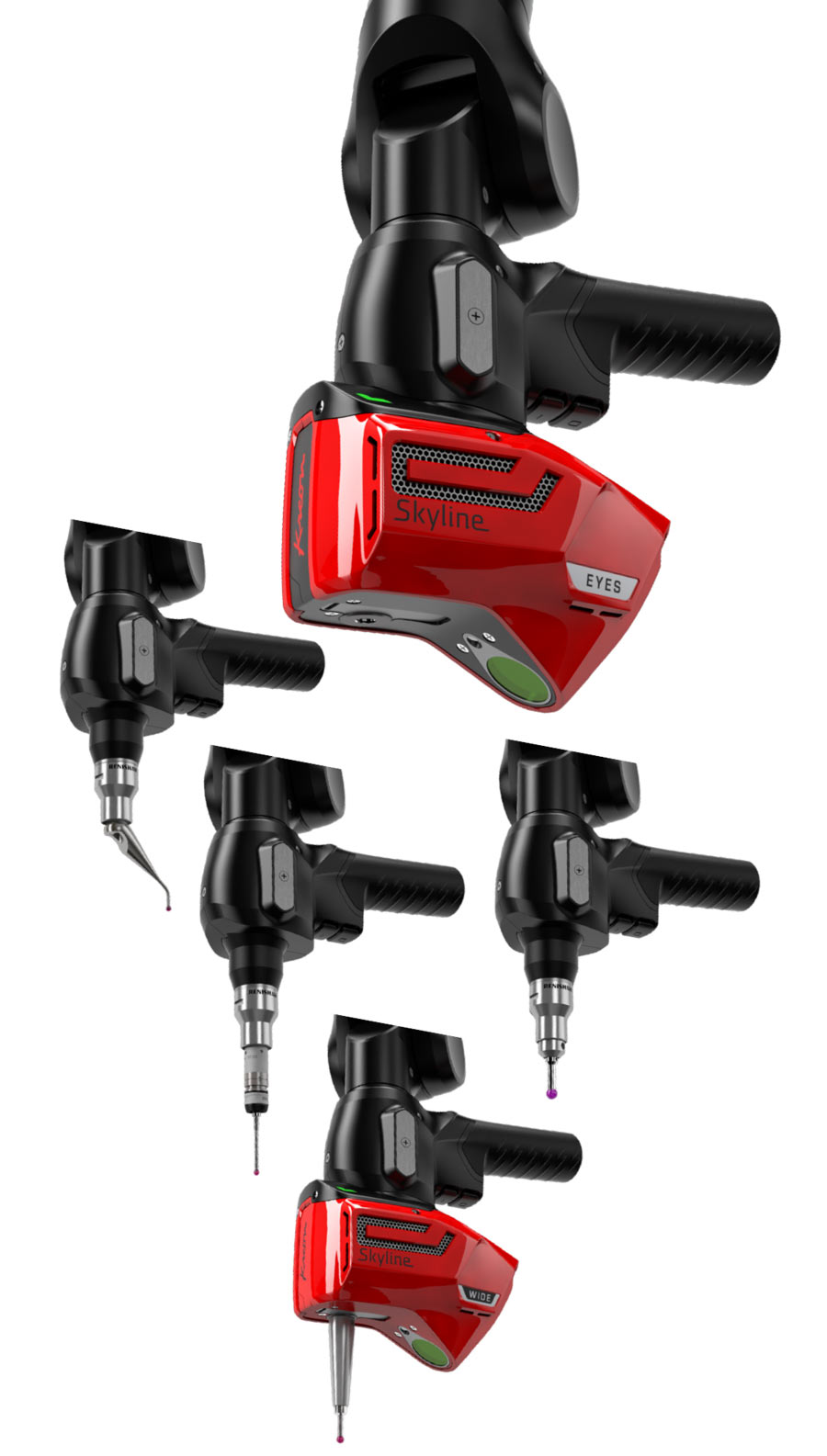

使用 ONYX SKYLINE 進行 3D 掃描
將 Skyline 3D 掃描儀無縫集成到 Onyx 測量臂中，體驗無與倫比的效率。我們的尖端技術可確保快速、高分辨率和精確掃描各種尺寸的工業零件，提供無與倫比的速度和細致的細節采集。
終極測量精度
通過超高分辨率的編碼器，Onyx關節臂無疑是科瑞朗產品線中高精度的代表。它為零件的3D檢測提供了最好的測量方案，極小的公差結果確保了高質量的生產。
人體工程學設計帶來更高的生產效率
|
|
|
|
|

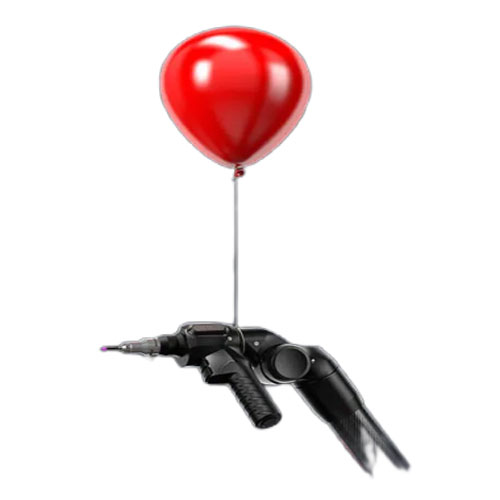

質量輕 |
EASYCLIP可拆卸把手 |
移動更自由 |
|
關節臂更輕的質量搭配上靈活的內置平衡設計，幫助操作員節省更多的力氣，這在長時間的連續作業中顯得尤其重要。 |

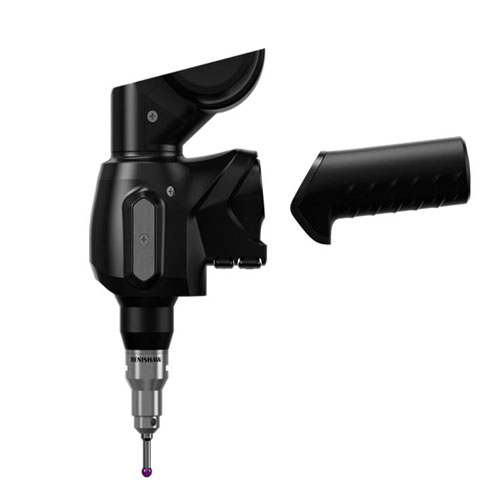

Onyx關節臂第七軸可拆卸手柄，更便于測量空腔等其他難以觸及的空間。
|
無限旋轉給了測量操作更大的自由。
|
一套真正便攜式的系統
Onyx關節臂總是能夠被安置在離應用場景最近的地方。無論是在工作室，計量實驗室甚至室外空間，關節臂始終能夠適應環境確保高質量的測量結果。這些特性令Onyx成為名副其實的便攜式三坐標。

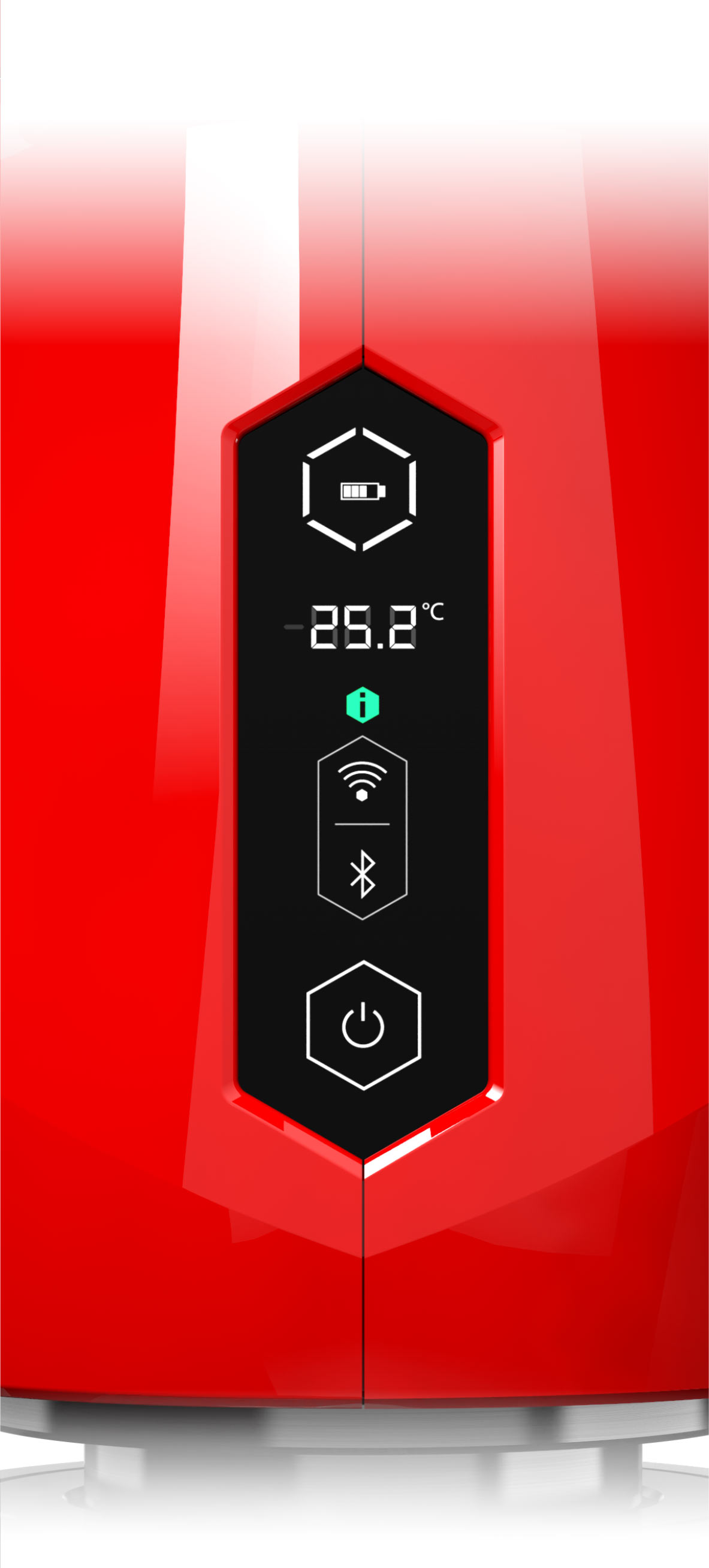

新功能：QUICKVIEW可視面板
更清晰更直觀，快速調節關節臂主要設置
|
電池充電 |
環境溫度 |
關節臂狀態 |
WIFI和藍牙 |
|
電池續航能力：8小時點測測量
4小時掃描測量。
|
控制和調節使用環境溫度：
防止關節臂在建議溫度范圍之外運行(10 至 45°C)。
|
自動檢測潛在異常確保關節臂在100%正常狀態下運行。 |
無線功能允許關節臂可以在遠離電腦的空間使用。 |
|
更換電池間隙關節臂可持續運行。
|
補償零件因為環境溫差大引起膨脹造成的測量結果誤差。 |
|
|

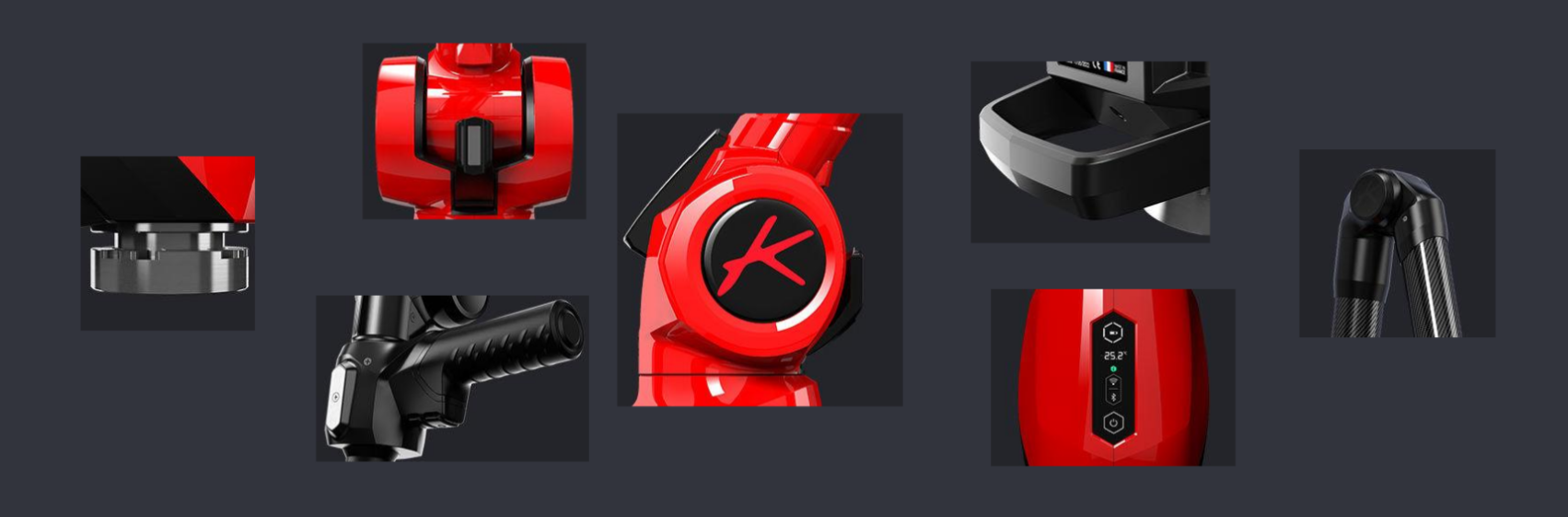

科瑞朗ONYX：精密到每一處細節的關節臂更輕，更靈活，更穩定，更符合人體工程學。

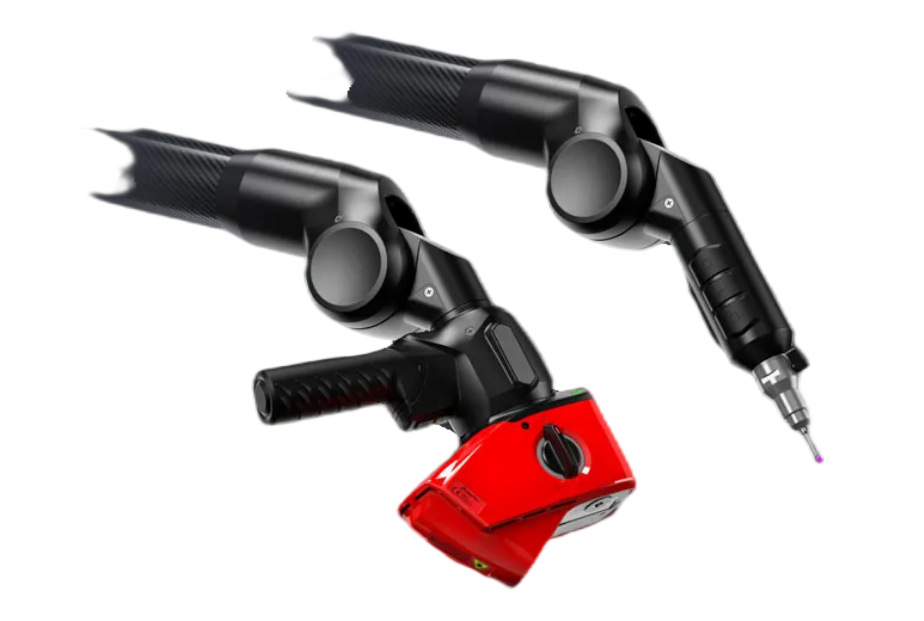

6軸還是7軸？如何選擇？
ONYX 7軸測量臂令掃描更舒適
Kreon Onyx 7軸測量臂在掃描過程中動作更靈活
ONYX 6軸測量臂用于點測和精度要求
Kreon Onyx 6軸測量臂為精度而生，主要用于接觸式檢測和高精度要求

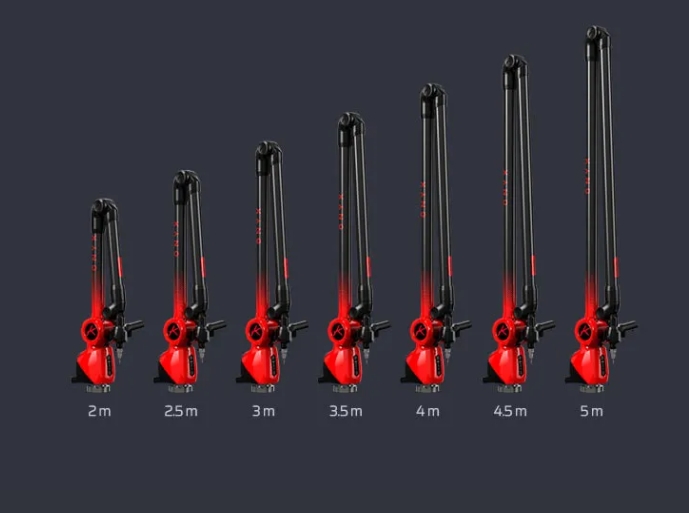

ONYX關節臂尺寸
為了滿足客戶不同的使用需求，科瑞朗新一代Onyx關節臂配備了6軸和7軸從2米至5米的超寬范圍的機型。在選擇最適合您應用需求的便攜式三坐標測量機時，需要權衡最大測量范圍與測量精度兩方面的因素。
ONYX便攜式三坐標參數
ONYX 6 軸
|
手臂模型 |
E Uni |
P Size |
P Form |
L Dia |
SPAT |
|
Ace6-20 |
0.024 毫米 |
0.007 毫米 |
0.015 毫米 |
0.030 毫米 |
0.017 毫米 |
|
Ace-6-25 |
0.026 毫米 |
0.008 毫米 |
0.016 毫米 |
0.032 毫米 |
0.019 毫米 |
|
Ace-6-30 |
0.038 毫米 |
0.012 毫米 |
0.022 毫米 |
0.046 毫米 |
0.028 毫米 |
|
Ace-6-35 |
0.051 毫米 |
0.015 毫米 |
0.030 毫米 |
0.062 毫米 |
0.035 毫米 |
|
Ace-6-40 |
0.062 毫米 |
0.020 毫米 |
0.036 毫米 |
0.078 毫米 |
0.042 毫米 |
|
Ace-6-45 |
0.072 毫米 |
0.024 毫米 |
0.041 毫米 |
0.090 毫米 |
0.057 毫米 |
|
Ace-6-50 |
0.110 毫米 |
0.038 毫米 |
0.058 毫米 |
0.110 毫米 |
0.080 毫米 |
ONYX 7 軸
|
手臂模型 |
E Uni |
P Size |
P Form |
L Dia |
SPAT |
|
Onyx-7-20 |
0.025 毫米 |
0.010 毫米 |
0.018 毫米 |
0.040 毫米 |
0.020 毫米 |
|
Onyx-7-25 |
0.028 毫米 |
0.011 毫米 |
0.021 毫米 |
0.044 毫米 |
0.023 毫米 |
|
Onyx-7-30 |
0.050 毫米 |
0.016 毫米 |
0.028 毫米 |
0.072 毫米 |
0.035 毫米 |
|
Onyx-7-35 |
0.061 毫米 |
0.020 毫米 |
0.035 毫米 |
0.087 毫米 |
0.043 毫米 |
|
Onyx-7-40 |
0.074 毫米 |
0.025 毫米 |
0.040 毫米 |
0.102 毫米 |
0.052 毫米 |
|
Onyx-7-45 |
0.100 毫米 |
0.038 毫米 |
0.049 毫米 |
0.110 毫米 |
0.065 毫米 |
|
Onyx-7-50 |
0.120 毫米 |
0.052 毫米 |
0.062 毫米 |
0.125 毫米 |
0.089 毫米 |
