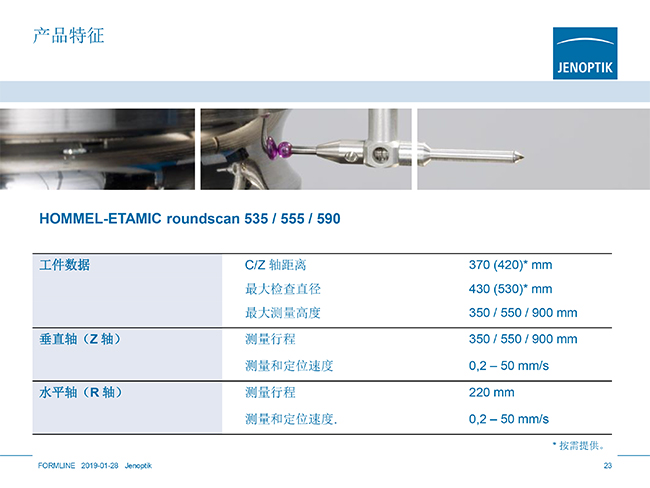

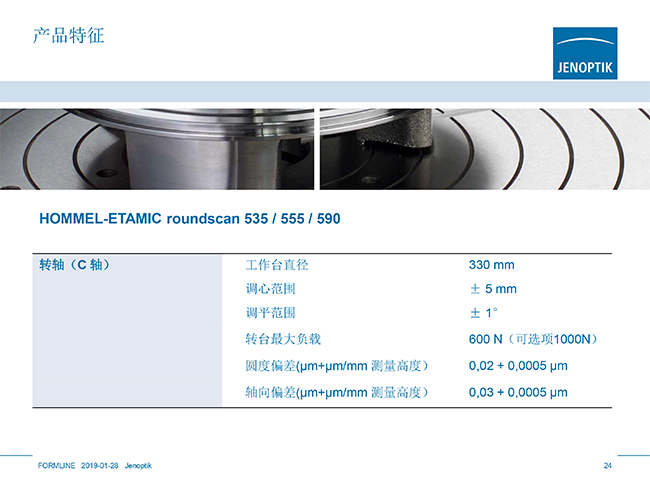

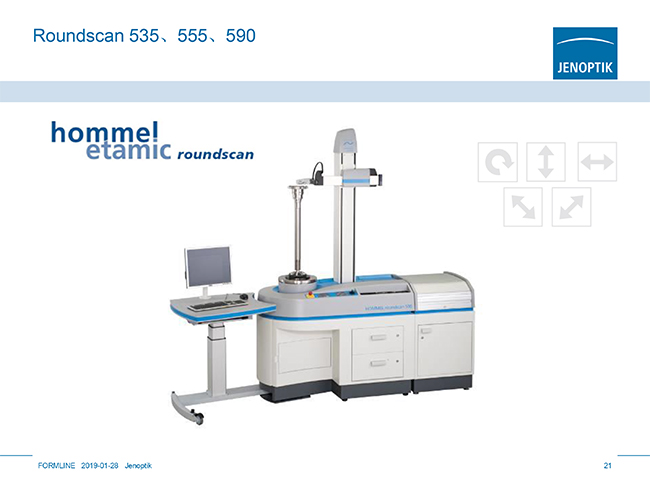

德國業納Jenoptik集團 霍梅爾Hommel 圓度/圓柱度測量系統Roundscan535/555/590

系統特征：

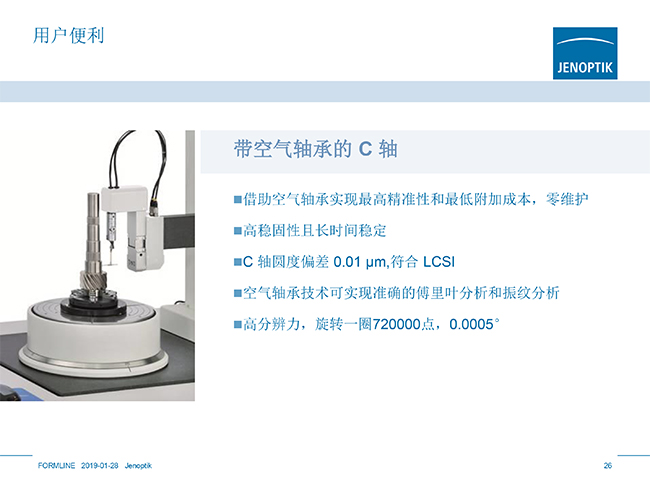

? 采用空氣軸承的高精密轉臺剛性好，持續精度高
? 垂直軸有三個不同高度，用戶可按需選擇
? 選配的空氣彈簧減振系統帶主動調平功能，防護(護板)可根據用戶要求匹配，所以可投放到生產
? 現場附近使用只用于形狀測量的基本型測量?jī)x，R和Z軸的分辨率為1μm ，C軸的分辨率為20000點
?用于形狀和粗糙度組合測量的高精度(HR)測量?jī)x，R和Z軸的分辨率為0.1 μm，C軸的分辨率360000點，并集成了線性光柵尺和主動調平功能

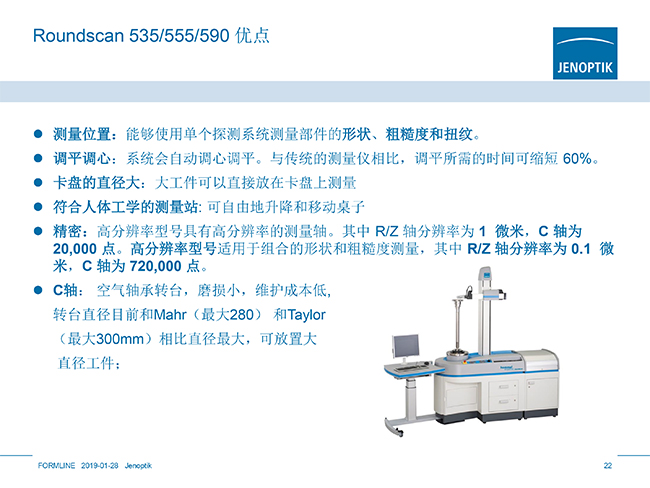

優點：

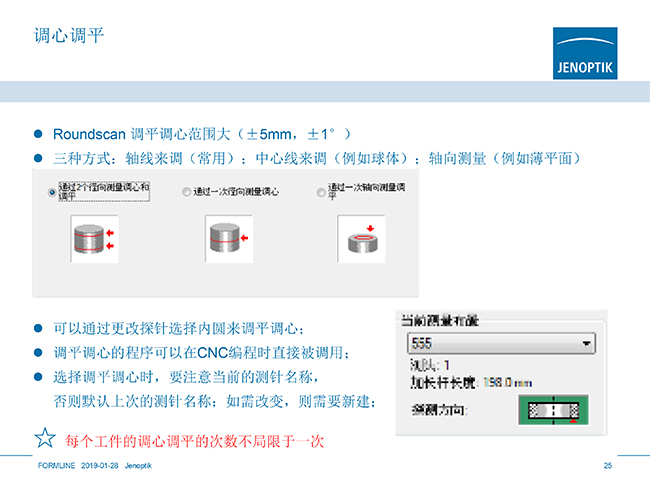

配置全自動快速調心調平系統，和傳統測量?jī)x相比測量時間最多可節省60 %
小零件比如氣門只需要一個小小的測量程序就可以實現測量
三個測量軸都可以通過CNC控制，全自動測量，即使測量復雜工件也能保證快速可靠
符合人體工程學要求的人性化設計，操作舒適一次裝夾可測量形狀、粗糙度和扭紋，中途不需要更換測頭

帶創新探測系統的全自動測量?jī)x測量形粗糙度扭紋高效可靠
? 配置了CNC控制的旋轉和回轉模塊MDS3，可測量工件的任意一個位置
? 具有兩個不同測尖的測量系統，用于測量形狀和粗糙度
? 探 測力可調并可切換，適用于各類標準測量
? 在CNC流程中能將探測系統從形狀測量切換到粗糙度測量
? 軸的分辨率高，所以粗糙度測量時可以使用盡可能小的測量點間距
? 低速可以達到 0.2 mm/s運行
? 分辨率達到最高時測量軸的基本干擾也很小
? 可通過程序設定形狀和粗糙度的全自動測量，中間不需換裝，迅速且重復精度高
? 測頭臂帶碰撞保護，采用磁性連接，所以更換迅速。

符合人體工程學結構的人性化設計
? 分析單元高度可調并可回轉
? 坐位和站立位置舒適
? 柜子可上鎖，能安全儲藏電腦和打印機
? 在對測量任務進行編輯時，控制面板可實現一些關鍵性的操作，
? 設有專門擺放測頭臂的位置
