粗糙度儀在工業測量領域使用非常的廣泛,那怎樣才能正確地選擇適合工件測量要求的粗糙度測量儀呢?我們在粗糙度測量儀選型的時候需要考慮以下因素:
1. 測量應用行業。測量應用的行業決定了我們是該選取接觸式粗糙度儀還是非接觸式粗糙度儀。比如:計量院所、金屬五金加工、模具制造、軸承、玻璃、汽車零部件、光學行業多選取接觸式類型。半導體、材料分析、材料特別軟一般選取非接觸式粗糙度儀。
2. 測量精度要求。測量精度就是指測量結果的不確定度是多少。這一點非常重要,測量精度主要決定于傳感器的分辨率的高低、硬件部分的精度指標、探針的類型及測頭的半徑、使用環境的要求等。
3. 被測工件表面輪廓的峰谷落差,這一項決定了我們在選擇粗糙度儀時要考慮傳感器量程范圍的大小;被測量工件的長度和高度,此項決定了儀器X方向的行程(測量行程)和Z方向的高度。
4. 測針接觸力。測針接觸力影響在測量時測針對工件表面的劃傷程度。這也是我們在粗糙度儀選型時必須考慮的一點。
5. 分析的參數、濾波類型和截止波長。
(1)粗糙度儀分析的參數的類型有:Primary、Roughness、Rk、Waviness、R&W、Aspheric等。
(2)濾波的類型有:Gaussian、 ISO 2CR 、2CR PC
(3)截止波長:0.08mm、0.25mm、0.8mm、2.5mm、 8mm
6. 分析類型。是單一的粗糙度分析,還是需要計算輪廓尺寸,被測工件表面是直線還是圓弧?
7. 粗糙度分析線的類型有:Ls Line(最小二乘法直線)、Ls Arc(最小二乘法圓?。z Line(最小區域法直線)
8. 分析結果和圖形是否需要打?。?/span>
9. 是簡單經濟型,還是多功能型,自動化程度高低,用來批量檢測還是生產過程中抽檢?
以上都是我們在選擇合適的粗糙度儀必須要考慮的因素,只有結合具體的使用需求并綜合考慮以上各個因素,才能選上合適的粗糙度儀。

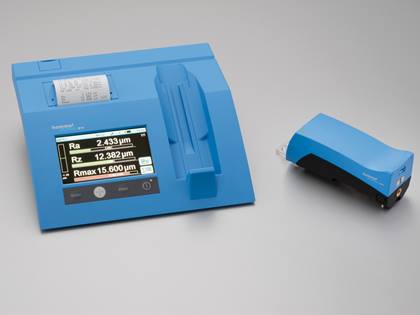

德國業納霍梅爾W10 測量儀非常適合用于進行移動式粗糙度測量,可以在生產過程本身中監測工件的表面質量。W10粗糙度測量儀應用非常廣泛。它在橫向探測期間以及架空位置和垂直位置中提供可靠且精密的測量。集成的粗糙度標準支持快速測試測量儀,確保始終獲得非常高的精密度。
W10 具有集成的熱敏式打印機,可以立即記錄測量結果。可以立即打印出公差評估、輪廓、Abbott 曲線和統計數據。該測量儀提供了七個不同的程序,以及用于測試測量儀的選項。所有功能均可通過現代且易于使用的彩色觸摸屏進行操作。無需進行長時間的培訓,因此可節省您的時間和資金。
優點
高精度:精密測量所有常見的粗糙度參數
符合標準:滿足國際標準的要求
多功能:支持進行橫向探測以及架空位置和垂直位置的測量
實用:以無線的方式進行測量;LV17 掃描單元集成充電座
易用:直觀、現代的觸摸屏
清晰:具有公差評估和表面輪廓的結果視圖
